用途：

　　SZR熱礦篩專供燒結廠完成熱燒結礦的分級和向冷卻設備均勻布料作業，是我公司的重點產品之一。 根據用戶要求，我公司可承擔不同型式，不同規格的各種熱礦篩的設計制造。

工作原理和結構特點：

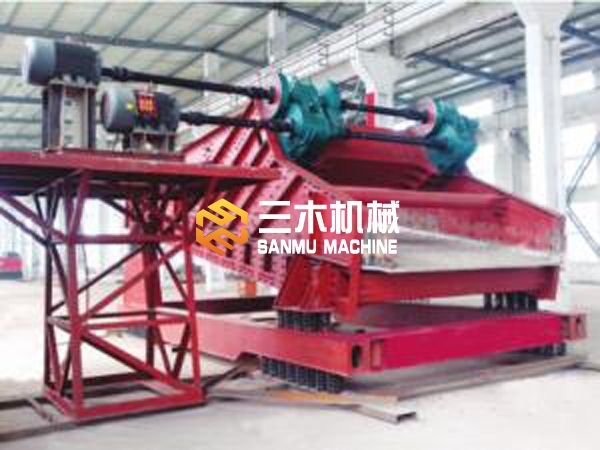

    SZR系列熱礦篩均為座式安裝，采用雙軸振動器激振。雙軸振動器兩根軸由兩臺電動機分別帶動做反向自同步旋轉，使篩箱產生直線振動。電動機安裝在篩箱側面的固定支架上，故電動機不振。
    電動機和雙軸振動器之間，兩臺雙軸振動器之間均采用萬向聯軸器聯接，萬向聯軸器同時具有角度和長度的補償作用，可以滿足篩機工作時電動機與振動器之間的相對位移要求。
    根據電動機和振動器安裝位置的不同，熱礦篩可制成上振式或下振式。
    SZR系列熱礦篩均配備二次隔振系統，對基礎的動負荷較小，適用于有隔振減振要求，安裝高度允許的場合。
    熱礦篩篩箱的側板與橫梁采用優質耐熱不銹鋼制造，主受力板和側板的聯接，側板與橫梁的聯接采用環槽鉚釘鉚接，聯接緊固可靠。
    熱礦篩工作時，篩板直接與高溫物料接觸，要求有較好的耐磨、耐熱性能，故采用耐熱合金鑄鋼。工作時篩板會受熱膨脹，篩板固定裝置采用斜楔緊固，并沒有熱補償機構，可保證工作溫度狀態下，篩板固定牢靠，篩板拆裝也比較方便。

使用條件：

1、為減少物料對篩板的沖擊，篩箱受料端的給料落差不大于500mm，其給料方向應與篩面上物料運動方向一致。
2、振動器與篩面之間必須安裝隔熱裝置（隔熱水箱或隔熱板）以減少燒結礦的熱幅射對振動器的影響，保證振動器在允許的溫度下工作。
3、物料溫度為500-1000攝氏度，但篩框的允許溫度為300-500攝氏度。故在篩面、返礦漏斗和橫梁內壁必須抽風或通風冷卻。
4、漏斗、抽風罩和隔熱裝置均不得固定在篩子本體上，其與篩體振動部分之間的間隙不得小于50mm。

運輸和保管：

    篩子應水平情況下起吊，起吊后要保持篩子平衡。要用鋼絲繩套在篩框的起吊孔上起吊，不允許吊篩子其他部位。
    篩子分為篩箱（包括振動器）、隔振架、電動機及電機架三部分運輸。在工地現場拖拉運輸時，篩箱下部應墊若干滾杠，地面應平整，鋼繩應兜住篩框下部剛度較大部位。
    設備到貨后，應根據發貨清單檢查設備是否齊全，裝運過程中是否造成損壞。存放地應平整，篩子應用枕木墊起，不得與地面接觸，更不得被水浸泡。露天存放時，上部應遮蓋。

安裝和試運轉：

1、熱礦篩的安裝基礎應按總圖所示尺寸預埋安裝鋼板（鋼板厚度30mm）。鋼板下應有梁支承，并將鋼板固定在梁上。各予埋鋼板的上平面應在同一水平面上，前后左右誤差不大于3mm。
2、電機架的安裝基礎應有梁支承，其水泥基礎待電機高度調整好后，再進行二次澆灌。
3、安裝基礎上用的鋼板和底腳螺栓均由安裝單位自行準備，設備出廠時不附上述備件。
4、裝完彈簧支座和電機架，調整相對位置，并初步固定后，順次裝上減振彈簧。彈簧裝入前，應按端面標記的實際剛度值進行選配，每臺篩機各支點的彈簧剛度應基本一致，彈簧安裝后中心線與彈簧支座平面應垂直。
5、將隔振架安裝在彈簧上，然后將一次隔振彈簧安裝在隔振架上。
6、將篩子吊起，使篩面傾角符合總圖要求，然后慢慢放下，座落在一次隔振彈簧上。
7、篩子安裝后，應保持篩箱和隔振架的橫向水平，可用水平尺在篩箱的進出料端分別測量，若不水平，可調整彈簧支座的高度。
8、電機架安裝時，要求電動機軸線和振動器軸線在同一個垂直平面內，考慮到篩面上有物料后支承彈簧的壓縮變形增加，電動機軸線應低于振動器軸線3-5mm。
9、安裝兩振動器之間的中間聯軸器時，應嚴格按制造廠所做的標記對聯接法蘭進行安裝，保證兩振動器偏心塊相對位置一致。
10、振動器出廠后，如時間超過6個月，安裝前必須將振動器各零件拆洗干凈，軸承和迷宮槽內注入適量的2號工業鋰基脂。
11、振動器安裝完畢后，用手板動偏心塊，若有阻力過大或卡死現象，必須找出原因加以調整。
12、安裝完畢要檢查全部螺栓的緊固情況。
13、空負荷試運轉6-8小時，試運轉過程中觀察篩子運行情況，要求振動平穩，無橫向擺動及不正常響聲。
14、熱礦篩經6-8小時試運轉后，應檢查振動器軸承工作溫度，要求軸承較高溫度不超過75攝氏度，，還應檢查篩板和振動器的緊固情況，發現松動應及時擰緊。
15、次投產時，熱狀態工作6-8小時后，應使篩箱冷卻至室溫，將篩板和振動器的緊固螺栓再擰緊一次。

使用和維護：

1、操作人員操作前應熟悉設備，進行設備的總檢視，檢查各部位螺栓是否松動，篩面是否破損等。
2、篩子啟動應遵循工藝系統順序，盡量避免帶料啟動，待篩子運轉平穩后才能給料。
3、熱礦篩在工作過程中應經常觀察篩子運行是否平穩，若發現運動不正?；蛴挟惵曧憰r，必須及時停機檢查，找出原因，排除故障。
4、篩子停車應符合工藝系統順序，除特殊事故外，禁止帶料停車或停車后繼續給料。篩子停車后應檢查螺栓是否松動，若發現有松動應及時擰緊。
5、運轉過程中如遇突然事故停機時，必須繼續對篩面通風冷卻，防止篩面上灼物料使篩箱過熱而變形。
6、停車后應清理篩面及篩子周圍環境。
7、要重視振動器與篩箱、篩板與篩箱聯接螺栓的緊固情況，若發現松動應及時擰緊。
8、篩框的側板和橫梁均采用優質耐熱不銹鋼制造，不允許在篩框上焊接其他東西，以免影響材料性能。
9、篩板緊固機構中的蝶形彈簧是作緊固件熱膨脹補償用的，失效的蝶形彈簧應及時更換。
10、篩板受灼熱物料直接接觸和磨損，故應經常檢查其工作情況，如發現篩板有裂痕，應及時焊補，以免裂痕擴大而造成損壞。
11、振動篩在熱狀態時，不許用冷水沖灑篩箱及篩板，防止因急劇冷卻而造成篩箱及篩板變形和開裂。
12、螺旋彈簧內易積聚礦粉，會影響彈簧正常工作，應經常用壓縮空氣吹掃清理。
13、振動器軸承采用2號工業鋰基脂潤滑，正常情況下每周注油一次，油量不宜過多，以免引起軸承過熱。
14、振動器使用6個月后，應檢查油指情況，如變干或有硬塊時，應及時清洗換脂。要求軸承每年清洗1-2次。
